Análisis cuantitativo de piroxena (EPMA)

EPMA quantitative analysis of pyroxene
Gracias a su fuente de emisiones de campo de alto brillo, la columna de electrones SXFiveFE de CAMECA ofrece condiciones experimentales que combinan voltajes de baja aceleración con corrientes de haz intensas. Bajo tales condiciones optimizadas, el volumen de interacción entre los electrones y el espécimen es reducido y se puede alcanzar una resolución espacial alta.

Se adquirieron mapas de rayos X en una laminillas de exsolución de clinopiroxeno en ortopiroxeno. La laminilla solamente tiene unos cientos de nanómetros de ancho. Ambas fases fueron analizadas con un punto completamente enfocado, lo que demostró la alta capacidad de resolución espacial del SXFiveFE.

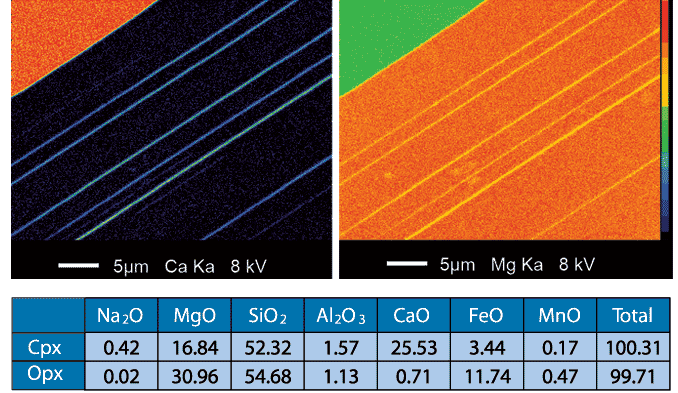

Los mapas de rayos X adquiridos sobre Ca y Mg muestran la exclusiva habilidad del SXFiveFE de combinar la tensión baja de un haz para optimizar la resolución espacial con cristales de alta sensibilidad para la optimización de la detección de rayos X.

El análisis cuantitativo se llevó a cabo tanto en las fases de clinopiroxeno como de ortopiroxeno con un haz de electrones focalizados de 8 keV y 20 nA. El conjunto de datos mostrado a continuación demuestra la capacidad superior del SXFiveFE para determinar con precisión la composición elemental cuantitativa.

Análisis cuantitativo de ortopiroxeno:

Na2O
MgO
SiO2
Al2O3
CaO
FeO
MnO
Total
3/1 0,001 31  54,84
1,14 0,73 11,09
0,26 99,06
7/1 0,03 31,04  54,77 1,13 0,62 12,3
0,29 100,2
8/1 0,01 31,09  54,54
1,15 0,72
11,77
0,88 100,16
9/1 0,01 30,85 54,54
1,11 0,79
12 0,71 100,02
12/1 0,02 30,8  54,71
1,11 0,68
11,52 0,23 99,09
Promedio 0,02 30,96
54,68
1,13 0,71
11,74 0,47 99,71

Análisis cuantitativo de clinopiroxeno:

Na2O
MgO
SiO2
Al2O3
CaO
FeO
MnO
Total
4/1 0,44  16,81
51,99
1,68 25,48
3,37
0,06 99,83
5/1 0,38 17,29
52,18 1,28 25,38
3,44
0,15 100,1
6/1 0,43 16,35
52,35
1,58 25,54
3,72
0,21 100,18
10/1 0,41 16,95
52,56
1,65 25,68
3,02
0,39 100,66
11/1 0,45 16,79
52,54
1,68 25,59
3,67
0,05 100,77
Promedio 0,42 16,84
52,32
1,57 25,53
3,44
0,17 100,31
